硅胶打胶机
硅胶打胶机
东莞市万腾自动化设备有限公司是家专业硅胶打胶机生产厂家,提供硅胶打胶机的图片了解下,找硅胶打胶机就找东莞市万腾自动化设备有限公司.

硅胶打胶机

  • 详情说明

  • 产品说明

  • 技术参数

  • 案例图片

一、设备介绍:

1.  基本功能:

单组份打胶机配备5加仑压盘式计量泵,适合高粘度胶水,压盘配合原料桶内径尺寸做密封,整个压盘泵压在桶内,依靠压盘泵的方式从原料桶直接把胶打出来。

压盘上面配有手动排气阀,压盘下压时便于排出桶内存留的空气,方便快捷。

2.  适用胶料:

1)   胶料粘稠度10000cps-300000-500000-1000000-1500000cps

2)   硅橡胶,硅酮胶,玻璃胶,导热硅脂,有机硅胶,润滑脂,阻尼油等高黏度胶料。

3.  供胶能力:

1)   出胶精度:±1% - 2%

2)   出胶速度: 0.1 - 2克每秒(根据胶水黏稠度可调整)。

4.  设备总体结构:

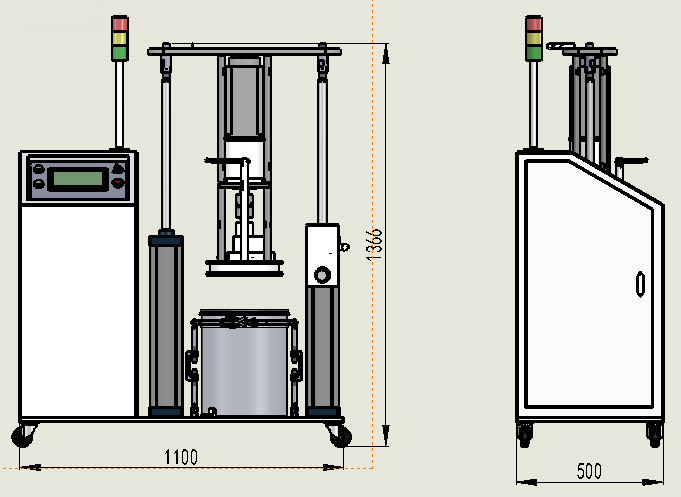

5.  整体尺寸

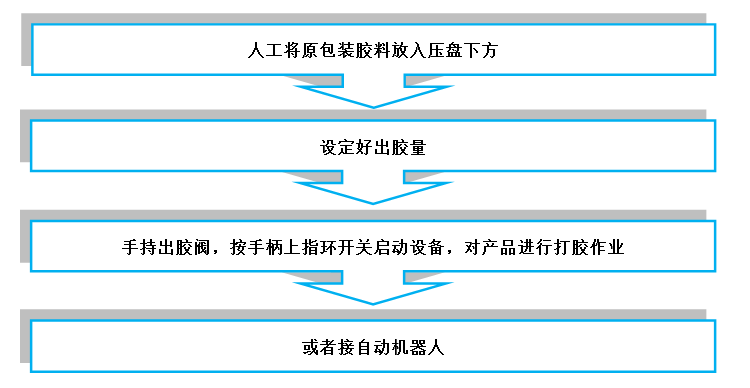

6.  操作流程


7.  操作流程


1.   外框机箱机架。

2.   5加仑压盘打胶泵。

3.   升降气缸。

4.   大功率电机。

5.   缺料感应器。

6.   压力传感器。

7.   高压胶胶管2米。

8.   油水分离器。

9.   回吸胶阀。

10. 人机界面触摸屏。

11. 专用控制系统。

12. 报警信号指示灯。

13. 急停按钮。

二、供胶系统:

该设备包括高精度连续供料计量泵、出胶阀压盘组合

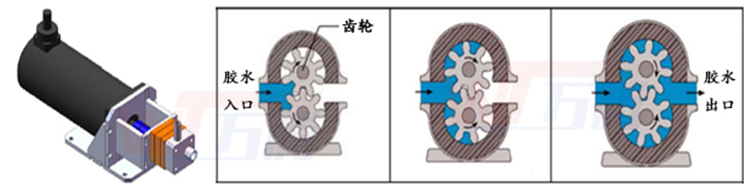

1、 齿轮计量泵:

齿轮泵是回转啮合容积式原理的泵体,由独立的电机驱动,有效地阻断上游的压力脉动及流量波动,压力稳定。依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。由两个齿轮、泵体与前后盖组成两个封闭空间,当齿轮转动时,齿轮脱开侧的空间的体积从小变大,形成真空,将液体吸入,齿轮啮合侧的空间的体积从大变小,将胶料挤入输胶管中。该泵体零件少,结构紧凑,体积小,维修简单,便于装拆。

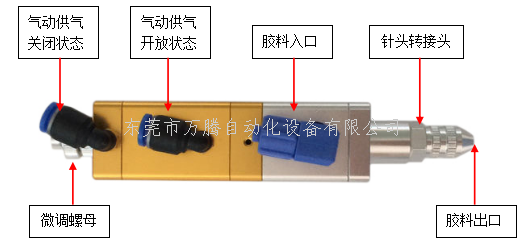

2、 出胶阀:

由计量泵将胶水压入胶阀体进胶处,将胶压进与活塞腔相连的进胶管中,当活塞处于上冲程时,活塞腔中填满胶,当活塞向下推进点胶针头时,胶从针嘴点出。点出的胶量大小,由活塞下冲的距离、压力大小、时间长短决定,胶阀本身也可以进行出胶量大小微调。

可搭配在任何自动化设备上面。

多重密封件产生真空回吸效果,防止胶料拉丝滴漏。

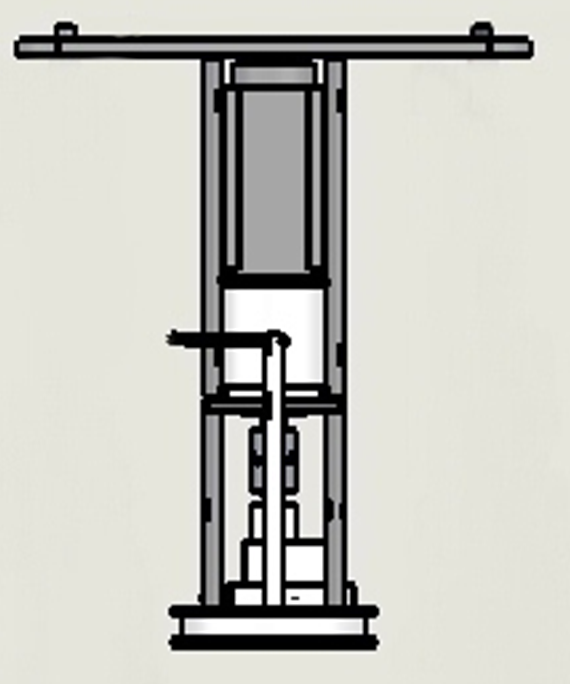

3、 压盘组合:

根据料桶内经尺寸做专用压盘,密封效果好,压盘上方设有排气装置,防止压盘下压时将气泡憋在桶内。升降气缸起辅组作用,平稳控制压盘升降,当压盘完全和桶内胶料贴合时,计量泵利用负压将胶料吸入,依靠泵体达到精准计量并挤出。


三、技术参数:

1. 打胶精度:±2%

2. 适合粘度10000-1500000cps

3. 出胶速度:0.1g/sec~2g/sec

4. 计量方式:步进电机+齿轮计量泵

5. 信号对接:外部胶机三芯接口/通断信号

6. 地轮地脚:万象轮+支撑脚杯

7. 工作环境:湿度20-90%温度0-40℃

8. 电源功率:AC220V  50HZ / 0.5KW

9. 工作气源:0.5Mpa — 0.7Mpa

10. 设备尺寸:L1100mm x W500mm x H1400mm

11. 设备重量:约160KG

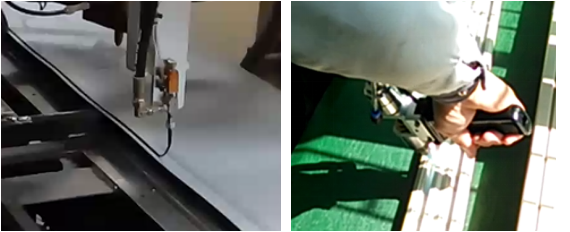

四、案例:


东莞市万腾自动化设备有限公司始终坚持以精湛的技术力量,稳定可靠的产品质量,确保为您提供高性价比的产品和优质的服务。

万腾自动化专业从事各种点胶灌胶设备,针对客户不同的点胶工艺,提供优质的点胶方案!

主要产品有:全自动灌胶机、在线式AB胶灌胶机、视觉灌胶机、真空灌胶机、液态硅胶打胶机、玻璃胶打胶机、高粘胶打胶机、全自动点胶机等各种打胶设备。

公司持续创新,优化设备性能,增强核心竞争力,并始终坚持以人为本,强调内强素质,外塑形象,不断完善内部管理机制,提高产品质量,满足广大客户的需求。

部分客户: 兴科、美的、富创、欣旺达、茂硕、裕同、北汽福田、欧派等。

如需了解更多,请移步万腾官网http://www.wtdjj.com我们就在您身边!



二、供胶系统:

该设备包括高精度连续供料计量泵、出胶阀压盘组合

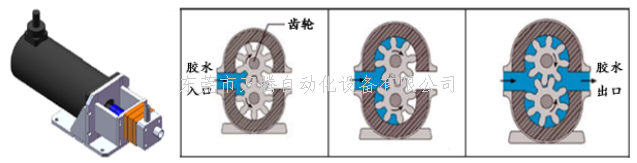

1、齿轮计量泵:

齿轮泵是回转啮合容积式原理的泵体,由独立的电机驱动,有效地阻断上游的压力脉动及流量波动,压力稳定。依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。由两个齿轮、泵体与前后盖组成两个封闭空间,当齿轮转动时,齿轮脱开侧的空间的体积从小变大,形成真空,将液体吸入,齿轮啮合侧的空间的体积从大变小,将胶料挤入输胶管中。该泵体零件少,结构紧凑,体积小,维修简单,便于装拆。

2、齿轮计量泵:

由计量泵将胶水压入胶阀体进胶处,将胶压进与活塞腔相连的进胶管中,当活塞处于上冲程时,活塞腔中填满胶,当活塞向下推进点胶针头时,胶从针嘴点出。点出的胶量大小,由活塞下冲的距离、压力大小、时间长短决定,胶阀本身也可以进行出胶量大小微调。

可搭配在任何自动化设备上面。

多重密封件产生真空回吸效果,防止胶料拉丝滴漏。


1、压盘组合:

根据料桶内经尺寸做专用压盘,密封效果好,压盘上方设有排气装置,防止压盘下压时将气泡憋在桶内。升降气缸起辅组作用,平稳控制压盘升降,当压盘完全和桶内胶料贴合时,计量泵利用负压将胶料吸入,依靠泵体达到精准计量并挤出。


三、技术参数:

1.  打胶精度:±2%

2.   适合粘度:10000-1500000cps

3.   出胶速度:0.1g/sec~2g/sec

4.   计量方式:步进电机+齿轮计量泵

5.   信号对接:外部胶机三芯接口/通断信号

6.   地轮地脚:万象轮+支撑脚杯

7.   工作环境:湿度20-90%温度0-40

8.   电源功率:AC220V  50HZ / 0.5KW

9.   工作气源:0.5Mpa — 0.7Mpa

10. 设备尺寸:L1100mm x W500mm x H1400mm

11. 设备重量:约160KG
