真空灌胶机
真空灌胶机
东莞市万腾自动化设备有限公司是家专业真空灌胶机生产厂家,提供真空灌胶机的图片了解下,找真空灌胶机就找东莞市万腾自动化设备有限公司.


真空灌胶机

  • 详情说明

  • 供胶系统

  • 机器特性

  • 技术参数

  • 主要配置

该设备包括高精度连续供料计量泵、混胶装置储胶容器

1.齿轮泵:

齿轮泵是迥转啮合容积式原理的泵体,由独立的电机驱动,有效地阻断上游的压力脉动及流量波动,压力稳定。依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的迥转泵。由两个齿轮、泵体与前后盖组成两个封闭空间,当齿轮转动时,齿轮脱开侧的空间的体积从小变大,形成真空,将液体吸入,齿轮啮合侧的空间的体积从大变小,将胶水挤入输胶管中。该泵体零件少,结构紧凑,体积小,维修简单,便于装拆。

万腾齿轮计量泵

2.螺杆泵:

螺杆泵是一种单螺杆式输运泵,它的主要工作部件是偏心螺旋体的螺杆(称转子)和内表面呈双线螺旋面的螺杆衬套(称定子)组成。其工作原理是当电动机带动泵轴转动时,螺杆一方面绕本身的轴线旋转,另一方面它又沿衬套内表面滚动,于是形成泵的密封腔室。螺杆每转一周,密封腔内的液体向前推进一个螺距,随着螺杆的连续转动,液体螺旋形方式从一个密封腔压向另一个密封腔,最后挤出泵体。螺杆泵是一种新型的输送液体的机械,工作安全可靠、使用维修方便、出液连续均匀、压力稳定等优点。

它的最大特点是对胶水的适应性强、流量平稳、压力脉动小、自吸能力高,这是其它任何泵种所不能替代的,而且在后期维护方面,螺杆泵只需更换定子,降低了维护成本。

万腾螺杆计量泵


3.混合装置:

双液胶阀是由两把单一的胶阀组合而成,由A,B胶管分别将胶水输送到胶阀,然后将胶水同时定量挤出到混合管完成最后的胶水混合,实现边混合边挤出的工作模式。

静态混合是当两个组份的胶经过静态混合管过程中,被逐渐分层,不断改变运动方向,周而复始直至实现均匀混合。

动态混合是当两个组份的胶经过动态混合管,通过高速马达带动混合芯快速的旋转,从而使胶水充分搅拌,混胶均匀充分。

1.单一的胶阀为复动式双气缸回吸阀门,两种胶水完全独立分开输送。

2.多重密封件产生真空回吸效果,防止胶水拉丝滴漏。

3.混合器采用国标通用材料,耗材经济便宜,更换方便快捷。




4.储料桶:

标配容积30升,料桶采用304不锈钢材质,无缝焊接、底部采用锅底式圆弧底,桶底胶水残留少,更易清洗、脱泡料桶桶盖装有加厚有机玻璃,可观察桶内胶水和脱泡情况、桶内配有液位感应开关,缺料自动报警提示。

万腾灌胶机料桶

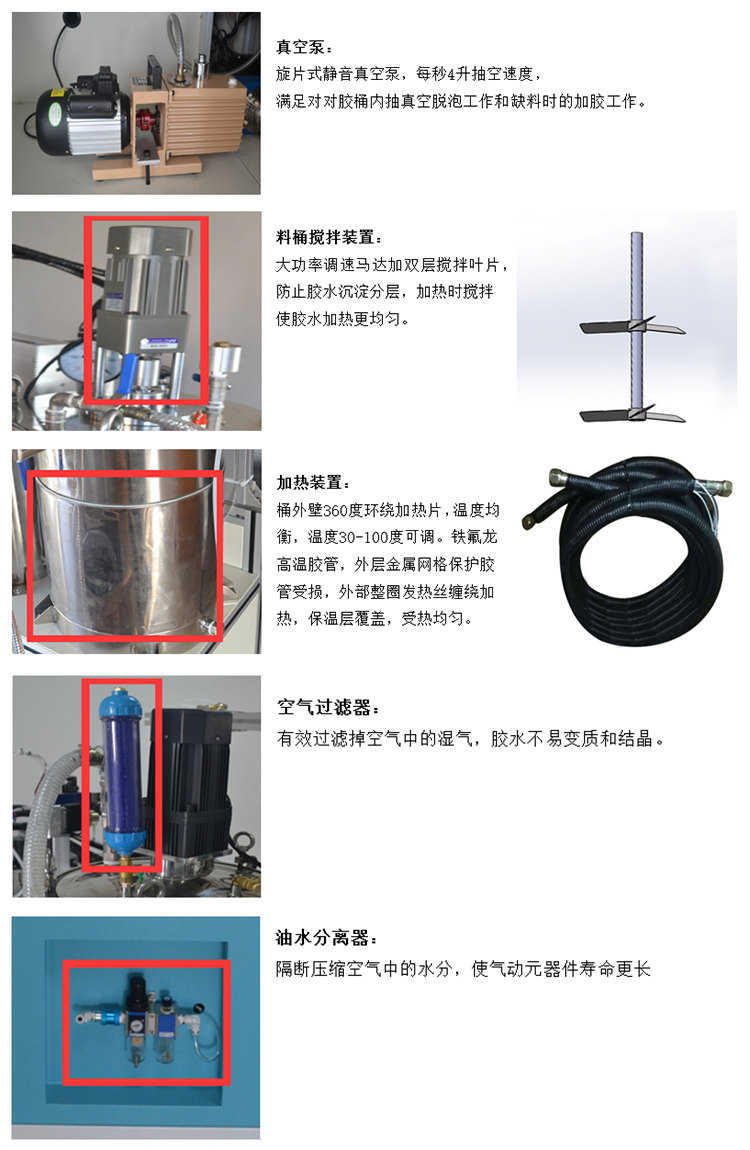

万腾灌胶机特性介绍图

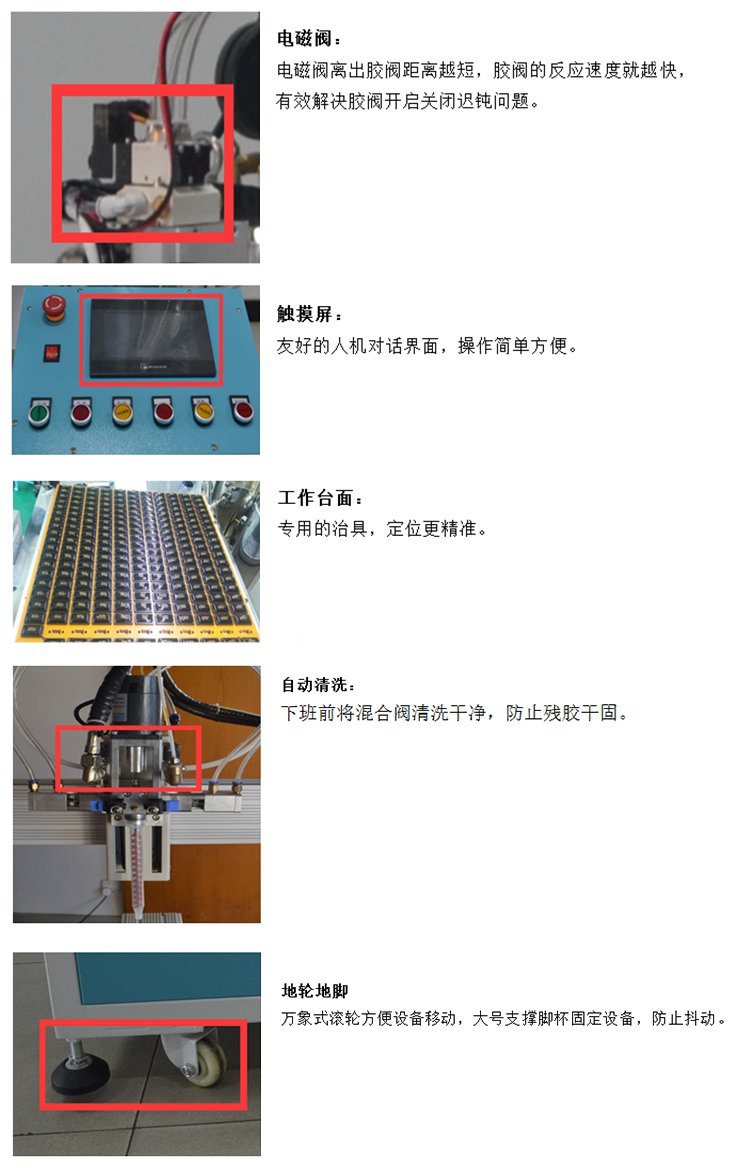

万腾灌胶机特性介绍图

1. 灌胶范围:X400mm x Y400mm x Z100mm

2. 最大速度:500mm/sec

3. 灌胶精度:±2%

4. 混合比例:1:1~10:1

5. 出胶速度:1g/sec~10g/sec

6. 编程方式:手持编程器

7. 传动方式:步进马达+直线导轨+同步带

8. 计量方式:步进电机+螺杆泵+齿轮泵

9. 真空泵:旋片式

10. 真空度:-0.1Mpa

11. 混合方式:动态混合

12. 信号对接:外部胶机三芯接口/通断信号

13. I / O讯号:16 In puts/8 Out puts

14. 外部接口:RS232

15. 地轮地脚:万象轮+支撑脚杯

16. 工作环境:湿度20-90%温度0-40℃

17. 电源功率:AC220V  50HZ / 5.5KW

18. 工作气源:0.5Mpa — 0.7Mpa

19. 设备尺寸:L1590mm x W1150mm x H1950mm

20. 设备重量:约360KG



1.步进电机:YUHAI

2.直线导轨:台湾上银

3.触摸屏:台湾威纶通

4.PLCWT

5.电源供应器:台湾明纬

6.传感器:日本欧姆龙

7.电磁阀:台湾亚德客

8.控制系统:万腾

9.混合装置:万腾静态混合阀

10.计量泵:万腾齿轮/螺杆计量泵

11.AB储胶桶:SUS304不锈钢

12.油水分离器:台湾亚德客

13.输胶管:国产铁氟龙高压管

14.料桶搅拌:台创调速马达+搅拌器

15.真空泵:旋片式静音真空泵
